1. 公共广播系统的分区管理
所谓“ 分区”,就是把公共广播服务区分割成若干个区域,每个区域称为一个“广播分区”。分区主要是为了便于系统的管理和使用。
根据《公共广播 系统工程技术规范》(简称《规范》)的规定,有2种分区管理:普通分区管理和矩阵分区管理。前者要求各个广播分区可分别选通 、关闭或全部选通、关闭 :后者要求各个广播分区不仅可分别选通或关闭,而且可同时在2个或多个分区播放不同的节目。《规范》规定,一级公共广播系统应实行矩阵分区管理:二级公共广播系统至少应实行普通分区管理;三级广播系统,没有分区管理的要求。
2 普通分区管理的架构

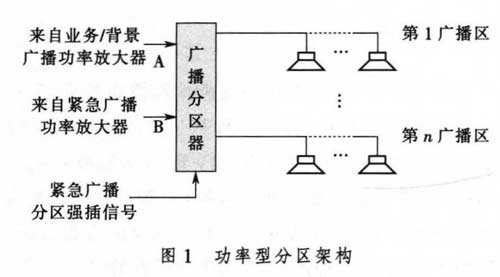

图1所示的广播分区器属“功率型”分区器,本质上是一组功率型的切换开关,可把输入端的功率信号配送(或不配送)至任一或任几个输出端。这种分区器通常有A,B共2个功率信号输入端和1个紧急广播分区强插信号触发端。平时A端信号值班:在紧急广播分区 强插信号触发下,B 端信号将强行切入至触发信号指定的输出端。 如果系统没有紧急广播功能,则该广播分区器只须一个A输入端。

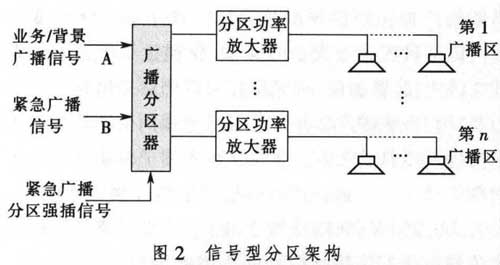

另一种可能的架构如图 2 所示
比较图 1—2 ,主要差别在于功率放大器的配置。当系统总功率不太大时,图1较为节约,反之宜选用图2。不论图1还是图2,系统中可靠性最差 的环节是功率放大器。在图1中,如不配置自动投入的备用功率放大器,则系统将会因功放故障而颠覆。在图2中,由于各个广播分区有独立的功率放大器,它们不至于同时损坏,所以降低了运行风险。
3 矩阵分区管理的架构

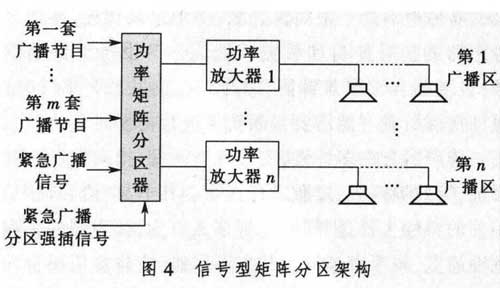

图4示出了典型的信号矩阵分区架构。用的也是(m+l)xn分区矩阵,但工作于低电平。
4 计算机分区管理

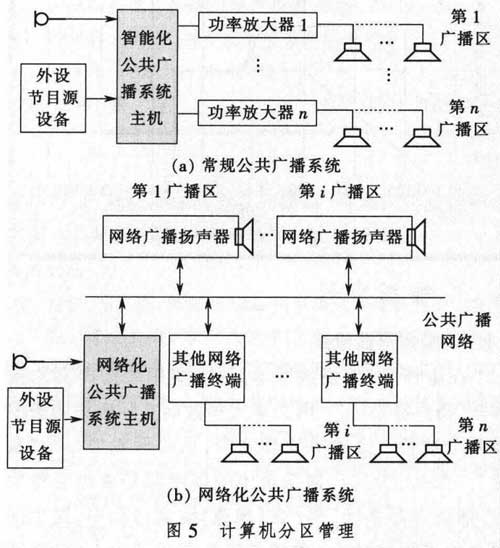

随着社会进步和技术发展,当今许多公共广播系统主机都嵌入了CPU 或 MPU(俗称“智能化主机”)。在这种情况下 , 系统的分区管理完全可通过软件操作,进行计算机模拟。由于计算机只宜处理低电平信号,所以计算机原则上是模拟“信号型”(而不是“功率型”)的分区器(包括矩阵分区器)。这时,公共广播系统将没有“分区器”的“硬”设备,计算机模拟的分区器包含在系统主机之中,其可能的架构如图5所示。
